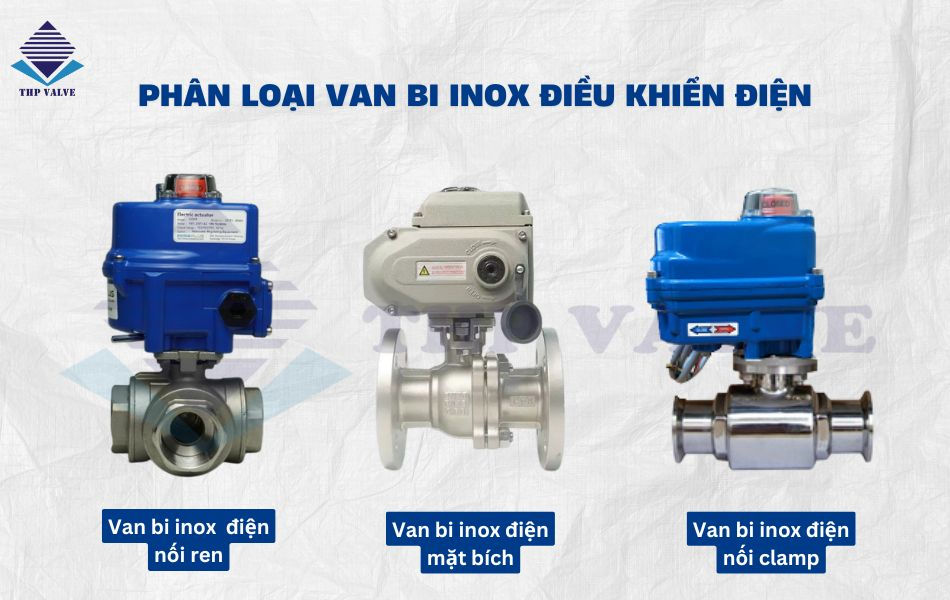

Các loại van bi inox điều khiển điện phổ biến theo kiểu kết nối
Van bi inox điều khiển điện được sử dụng trong nhiều hệ thống đường ống nhờ khả năng đóng mở tự động và đặc tính chống ăn mòn của vật liệu inox. Bên cạnh kích thước, áp suất và phương thức điều khiển, kiểu kết nối là yếu tố quan trọng ảnh hưởng đến khả năng lắp đặt, độ kín và việc bảo trì thiết bị.
Trên thị trường hiện nay, van bi inox điều khiển điện thường có các dạng kết nối như nối ren, mặt bích, clamp và hàn. Mỗi loại phù hợp với những điều kiện sử dụng khác nhau. Việc hiểu rõ đặc điểm của từng kiểu kết nối sẽ giúp người dùng lựa chọn thiết bị phù hợp với hệ thống.
1. Van bi inox điều khiển điện nối ren
Van bi inox điều khiển điện nối ren là loại van có hai đầu kết nối bằng ren trong hoặc ren ngoài, tùy thiết kế. Khi lắp đặt, các đầu ren của van được ghép với phụ kiện hoặc đầu ống có ren tương thích.
Đặc điểm
Kết cấu tương đối gọn, thuận tiện khi lắp đặt tại các vị trí có không gian hạn chế.
Thường phù hợp với các đường ống kích thước nhỏ và hệ thống có áp suất nằm trong giới hạn thiết kế.
Có thể tháo ra để kiểm tra hoặc thay thế mà không cần cắt đường ống, nếu điều kiện lắp đặt cho phép.
Cần sử dụng đúng chuẩn ren và biện pháp làm kín phù hợp để hạn chế rò rỉ.
Ứng dụng
Van nối ren thường được cân nhắc trong các hệ thống cấp nước, đường ống kỹ thuật, thiết bị phụ trợ và một số dây chuyền sản xuất có kích thước đường ống nhỏ.
Khi lựa chọn, cần xác định chính xác chuẩn ren, kích thước danh nghĩa và áp suất làm việc. Không nên mặc định mọi loại ren đều có thể lắp vừa nhau, bởi các chuẩn ren khác nhau có thể không tương thích.
2. Van bi inox điều khiển điện mặt bích
Van bi inox điều khiển điện mặt bích có các đầu van được thiết kế với mặt bích để liên kết với mặt bích trên đường ống thông qua bulông và gioăng làm kín.
Đặc điểm
Kết nối chắc chắn, phù hợp với nhiều hệ thống đường ống công nghiệp.
Thuận tiện cho việc tháo lắp, kiểm tra và thay thế khi cần bảo trì.
Có thể được thiết kế cho các cấp áp suất và kích thước đường ống khác nhau.
Yêu cầu mặt bích, gioăng và bulông tương thích để bảo đảm độ kín.
Kiểu kết nối mặt bích thường được lựa chọn khi hệ thống cần độ ổn định cơ học và khả năng tháo rời thiết bị để bảo trì. Tuy nhiên, cần lưu ý rằng khả năng chịu áp suất của van không chỉ phụ thuộc vào kiểu kết nối mà còn vào thiết kế và thông số định mức của từng model.
Ứng dụng
Van mặt bích có thể được sử dụng trong hệ thống cấp nước công nghiệp, xử lý nước, nhà máy sản xuất, hệ thống tuần hoàn và nhiều tuyến ống có kích thước trung bình đến lớn.
Trước khi lắp đặt, cần kiểm tra tiêu chuẩn mặt bích, kích thước tâm lỗ bulông, đường kính ngoài, gioăng và cấp áp suất. Hai mặt bích có kích thước danh nghĩa giống nhau chưa chắc đã tương thích nếu khác tiêu chuẩn thiết kế.
3. Van bi inox điều khiển điện nối clamp
Van bi inox điều khiển điện nối clamp thường được sử dụng trong các hệ thống cần tháo lắp nhanh và chú trọng đến vệ sinh đường ống. Hai đầu kết nối được ghép bằng cùm clamp cùng gioăng phù hợp.
Đặc điểm
Tháo lắp nhanh, thuận tiện khi vệ sinh hoặc thay thế thiết bị.
Có thể phù hợp với các hệ thống yêu cầu hạn chế khe hở và tồn đọng lưu chất.
Thường xuất hiện trong các dây chuyền sử dụng phụ kiện đường ống vệ sinh.
Cần lựa chọn đúng kích thước clamp, loại gioăng và tiêu chuẩn kết nối.
Cần phân biệt van có đầu clamp thông thường với van được thiết kế cho ứng dụng vệ sinh chuyên dụng. Kiểu kết nối clamp không tự động đồng nghĩa với việc thiết bị đạt tiêu chuẩn vệ sinh hoặc đáp ứng mọi yêu cầu của ngành thực phẩm, dược phẩm.
Ứng dụng
Van nối clamp thường được cân nhắc trong ngành thực phẩm, đồ uống, mỹ phẩm và một số hệ thống dược phẩm. Khả năng sử dụng thực tế phụ thuộc vào chất lượng bề mặt, thiết kế khoang van, vật liệu làm kín và quy trình vệ sinh của nhà máy.
Khi lựa chọn, cần kiểm tra mác inox, độ hoàn thiện bề mặt, tiêu chuẩn kết nối và khả năng tương thích của gioăng với nhiệt độ cũng như hóa chất vệ sinh.
4. Van bi inox điều khiển điện kết nối hàn
Van bi inox điều khiển điện kết nối hàn sử dụng đầu hàn để ghép trực tiếp với đường ống. Tùy thiết kế, van có thể sử dụng kiểu hàn đối đầu hoặc các cấu hình hàn khác được nhà sản xuất quy định.
Đặc điểm
Tạo liên kết cố định giữa van và đường ống.
Có thể phù hợp với hệ thống cần hạn chế các mối nối tháo rời.
Yêu cầu quy trình hàn phù hợp với vật liệu và tiêu chuẩn của hệ thống.
Việc tháo thay van thường phức tạp hơn so với kết nối ren, mặt bích hoặc clamp.
Khi sử dụng loại kết nối này, cần chú ý đến quy trình thi công để hạn chế biến dạng thân van, ảnh hưởng đến gioăng làm kín hoặc làm hư hỏng bộ truyền động điện. Nếu thiết kế không cho phép hàn khi đã lắp hoàn chỉnh, cần tháo rời bộ phận theo hướng dẫn của nhà sản xuất trước khi thi công.
Ứng dụng
Van kết nối hàn có thể được xem xét trong các hệ thống đường ống inox chuyên dụng, dây chuyền sản xuất hoặc các ứng dụng cần liên kết cố định. Việc lựa chọn phải dựa trên yêu cầu kỹ thuật của đường ống và hướng dẫn lắp đặt cụ thể.
5. So sánh các kiểu kết nối van bi inox điều khiển điện
Kiểu kết nối | Đặc điểm nổi bật | Lưu ý khi lựa chọn |
Nối ren | Gọn, lắp đặt tương đối đơn giản | Kiểm tra chuẩn ren, kích thước và áp suất |
Mặt bích | Kết nối chắc chắn, thuận tiện bảo trì | Đồng bộ tiêu chuẩn mặt bích, gioăng và bulông |
Clamp | Tháo lắp nhanh, phù hợp với hệ thống chú trọng vệ sinh | Kiểm tra chuẩn clamp, vật liệu và yêu cầu vệ sinh |
Hàn | Liên kết cố định với đường ống | Kiểm soát quy trình hàn và phương án thay thế |
Không có kiểu kết nối nào phù hợp với tất cả hệ thống. Loại kết nối cần được xác định dựa trên thiết kế đường ống, điều kiện vận hành, tần suất bảo trì và yêu cầu vệ sinh của quy trình sản xuất.
6. Cách chọn kiểu kết nối phù hợp
Để lựa chọn van bi inox điều khiển điện đúng nhu cầu, có thể xem xét các yếu tố sau:
6.1. Kích thước đường ống
Xác định DN hoặc kích thước thực tế của đường ống. Với kết nối ren, cần kiểm tra chuẩn ren; với mặt bích, cần đối chiếu tiêu chuẩn và kích thước lắp đặt; với clamp, cần xác định đúng hệ kết nối đang sử dụng.
6.2. Áp suất và nhiệt độ làm việc
Kiểm tra áp suất và nhiệt độ tối đa cho phép của van, gioăng và các chi tiết liên quan. Không nên chỉ căn cứ vào kiểu kết nối để suy ra khả năng chịu áp suất.
6.3. Đặc tính của lưu chất
Đánh giá khả năng tương thích giữa lưu chất và vật liệu inox, gioăng làm kín. Với hóa chất có tính ăn mòn hoặc môi trường nhiệt độ cao, cần xác nhận thông số của đúng model.
6.4. Yêu cầu bảo trì và vệ sinh
Nếu hệ thống cần tháo van thường xuyên để kiểm tra, kết nối ren, mặt bích hoặc clamp có thể thuận tiện hơn tùy kích thước và điều kiện lắp đặt. Với hệ thống vệ sinh chuyên dụng, cần xem xét toàn bộ thiết kế, không chỉ riêng kiểu kết nối.
6.5. Không gian lắp đặt và bộ truyền động
Bên cạnh thân van, cần chừa đủ không gian cho bộ truyền động điện, dây dẫn, thao tác bảo trì và tháo thiết bị. Tránh lắp đặt tại vị trí khiến việc đấu dây hoặc tiếp cận bộ truyền động gặp khó khăn.
7. Những sai lầm cần tránh khi lựa chọn
Một số sai lầm thường gặp gồm:
Chọn sai chuẩn ren hoặc tiêu chuẩn mặt bích.
Chọn clamp không tương thích với phụ kiện hiện có.
Chỉ quan tâm đến kích thước DN mà bỏ qua áp suất và nhiệt độ.
Không kiểm tra vật liệu gioăng đối với lưu chất đặc biệt.
Bỏ qua không gian lắp đặt và hướng dẫn thi công.
Cho rằng kết nối clamp đồng nghĩa với van đạt chuẩn vệ sinh chuyên dụng.
Không kiểm tra yêu cầu bảo vệ bộ truyền động điện trước môi trường bụi, nước hoặc hóa chất.
Những vấn đề này có thể gây khó khăn trong quá trình lắp đặt, làm tăng nguy cơ rò rỉ hoặc khiến thiết bị không đáp ứng yêu cầu vận hành.
Van bi inox điều khiển điện có nhiều kiểu kết nối, phổ biến gồm nối ren, mặt bích, clamp và hàn. Mỗi kiểu có ưu điểm riêng về khả năng lắp đặt, tháo rời, vệ sinh và bảo trì.
Để chọn đúng sản phẩm, cần đối chiếu đồng thời kích thước đường ống, tiêu chuẩn kết nối, áp suất, nhiệt độ, lưu chất và yêu cầu vận hành. Việc lựa chọn dựa trên thông số kỹ thuật thực tế sẽ giúp thiết bị hoạt động ổn định và giảm chi phí phát sinh trong quá trình sử dụng.
